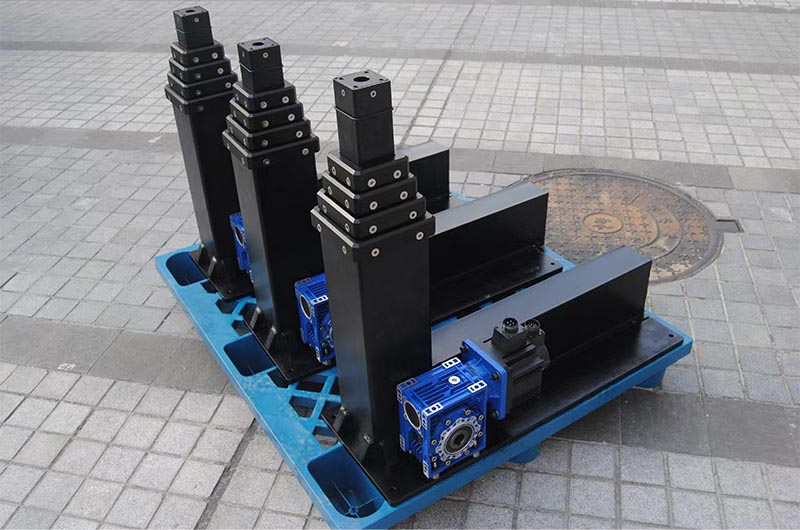

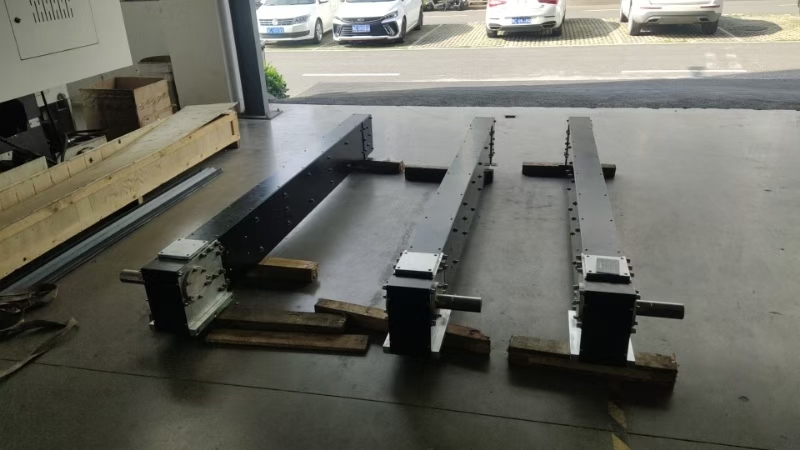

Sistema de elevação de corrente rígida

Quando o sistema de elevação de corrente rígida da China, fornecedor Homall, é acionado por motoredutor, os segmentos de corrente travam firmemente para formar uma coluna rígida sólida para fornecer força constante de impulso e elevação; durante a retração, os elos da corrente desbloqueiam e flexionam para dobrar compactamente dentro do gabinete de armazenamento embutido, economizando muito espaço de instalação sem fundação extra profunda ou espaço reservado para costas. Fornecemos duas construções principais: corrente rígida simples simplex e corrente rígida dupla com malha duplex para requisitos de carga diferenciados.

Principais recursos do produto

1. Layout compacto que economiza espaço

Não é necessário espaço reservado para curso traseiro; a corrente dobrada está totalmente contida dentro da carcaça da transmissão, reduz o espaço total da instalação em mais de 60% em comparação com unidades de elevação hidráulicas/de parafuso tradicionais, ideal para instalação em espaços estreitos, incluindo mastro de elevação montado em veículo e sistema de suporte de contêiner.

2. Alta carga e desempenho estável

A corrente rígida de malha duplex suporta carga estática máxima de até 25 toneladas e carga de trabalho dinâmica de até 20 toneladas; faixa de curso disponível de 0,3 m a 16 m, velocidade nominal de operação de 10–200 mm/s, parada arbitrária em qualquer posição dentro do curso completo com precisão de posicionamento de repetição em nível milimétrico.

3. Projeto limpo e de baixa manutenção

Totalmente livre de vazamentos de óleo e sem poluição de fluido hidráulico, adapta-se perfeitamente a salas limpas, processamento de alimentos, meteorologia e ambientes agressivos à prova de explosão; o modelo padrão só precisa de lubrificação periódica a cada 40.000 ciclos de trabalho, longa vida útil de mais de 2 milhões de ciclos em condições normais de trabalho.

4. Montagem flexível e uso multidirecional

Suporta elevação vertical, push-pull horizontal e elevação de suspensão em três modos de trabalho; ângulo de instalação do gabinete personalizado (0°/90°/180°), eixo de saída esquerdo/direito/duplo para atender às diversas demandas de layout de equipamentos.

5. Operação de baixo ruído

Elo de corrente usinado com precisão e estrutura de roda dentada de acionamento, ruído de funcionamento controlado abaixo de 60dB para implantação em campo interno e silencioso.

Configuração e personalização opcionais

Fonte da unidade

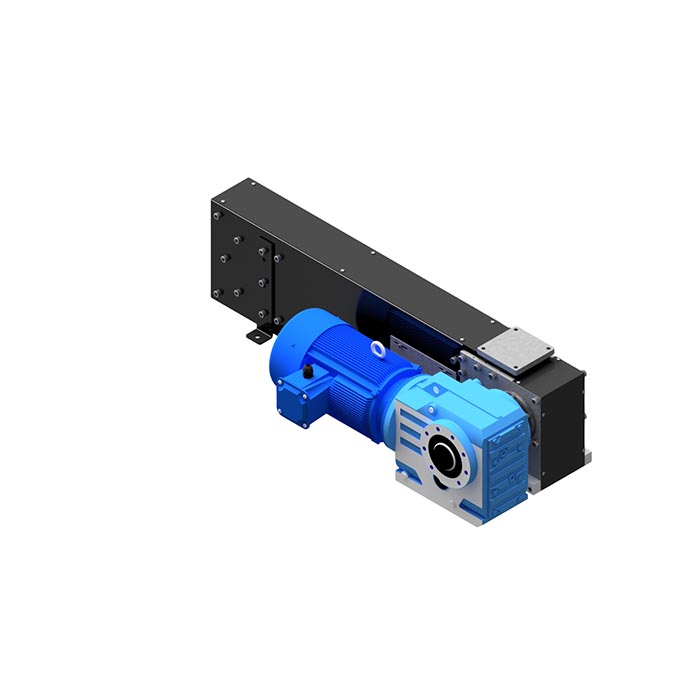

O sistema de elevação de corrente rígida possui motoredutor elétrico 380V/220V, motor freio, servo motor com codificador para posicionamento preciso

Opção de materiais

Corrente padrão de aço carbono, corrente de aço inoxidável 304 para locais de trabalho químicos e costeiros resistentes à corrosão

Peças auxiliares

Interruptor de limite superior/inferior, proteção contra sobrecarga de segurança, proteção externa à prova de poeira, curso e carga personalizados de acordo com o desenho do cliente

Ampla aplicação

Mastro telescópico móvel, torre de comunicação montada em veículo, sistema de elevação de iluminação de campo

Empurrão de material para linha de produção automatizada, plataforma de elevação industrial e acionamento de substituição de elevador tipo tesoura

Perna de suporte ajustável do contêiner, unidade de elevação de garagem de estacionamento inteligente, mecanismo de elevação de palco

Equipamento de monitoramento ambiental, equipamento de elevação para salas limpas médicas, dispositivo de elevação auxiliar aeroespacial

Principais especificações técnicas (série padrão)

Corrente Rígida Simplex

Carga dinâmica 0,5–8 toneladas, curso máximo 8m

Corrente rígida de malha duplex

Carga dinâmica 8–20 toneladas, curso máximo 16m
